Studnie na zaprawę, średnica od 800 do 3000

Karta produktu do pobrania DWU 800 1200 Krajowa ocena techniczna Karta zamówienia

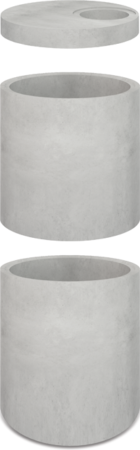

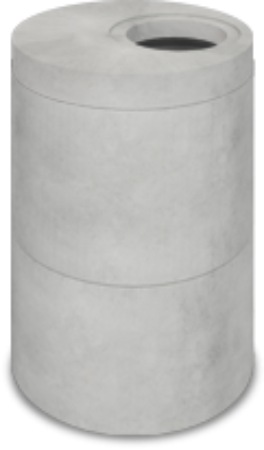

Studzienki typu TORNADO 2 produkowane są z mało nasiąkliwego nw<5% betonu klasy C35/45 w dziewięciu średnicach komory roboczej: 800, 1000, 1200, 1400, 1500, 1800, 2000, 2500, 3000 mm i mają zastosowanie w systemach kanalizacji sanitarnej, przemysłowej, deszczowej i ogólnospławnej do łączenia rur, wykonanych ze wszystkich dostępnych na rynku materiałów. Elementy składowe studzienek systemu TORNADO 2 łączone są na zaprawę. Zalecane są do stosowania w miejscach o mniejszym zagrożeniu infiltracją.
Produkcja studzienki realizowana jest na podstawie wypełnionej specyfikacji na karcie zamówienia.

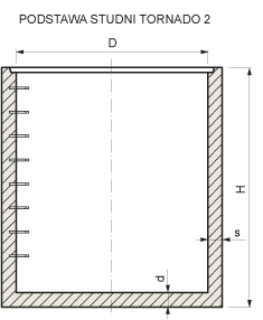

D [mm]	NAZWA	H [mm]	s [mm]	d [mm]
800	PODSTAWA STUDNI TORNADO 2 800 X 500	500	80	120
800	PODSTAWA STUDNI TORNADO 2 800 X 1000	1000	80	120
1000	PODSTAWA STUDNI TORNADO 2 1000 X 500	500	100	100
1000	PODSTAWA STUDNI TORNADO 2 1000 X 1000	1000	100	100
1200	PODSTAWA STUDNI TORNADO 2 1200 X 650	650	120	100
1200	PODSTAWA STUDNI TORNADO 2 1200 X 800	850	120	100
1200	PODSTAWA STUDNI TORNADO 2 1200 X 1100	1100	120	100
1400	PODSTAWA STUDNI TORNADO 2 1400 X 650	650	150	130
1400	PODSTAWA STUDNI TORNADO 2 1400 X 1150	1150	150	130
1400	PODSTAWA STUDNI ŻELBET TORNADO 2 1400 x H	1150 ÷ 1850	150	150
1500	PODSTAWA STUDNI TORNADO 2 1500 X 650	650	150	150
1500	PODSTAWA STUDNI TORNADO 2 1500 X 1150	1150	150	150
1500	PODSTAWA STUDNI ŻELBET TORNADO 2 1500 x H	1200 ÷ 2000	150	150
1800	PODSTAWA STUDNI TORNADO 2 1800 X 500	500	120	150
1800	PODSTAWA STUDNI TORNADO 2 1800 X 1000	1000	120	150
2000	PODSTAWA STUDNI TORNADO 2 2000 X 500	500	120/150	150
2000	PODSTAWA STUDNI TORNADO 2 2000 X 1000	1000	120/150	150
2000	PODSTAWA STUDNI ŻELBET TORNADO 2 2000 x H	1100 ÷ 2500	150	150
2500	PODSTAWA STUDNI ŻELBET TORNADO 2 2500 x H	500 ÷ 2700	120	150
3000	PODSTAWA STUDNI ŻELBET TORNADO 2 3000 x H	500 ÷ 2000	150	200

ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm

PN-EN 1917

- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)

- Wskaźnik w/c: ≤ 0,45

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

dla średnic 1000, 1200, 1400 H ≤ 1100mm – 3 pętle Rd 14

dla średnic 1200 H ≥ 1100mm – 3 pętle Rd 20

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

ELEMENTY STUDNI TORNADO o DN > 1250 mm

Krajowa Ocena Techniczna ITB-KOT-2020/1278

- Wytrzymałość na ściskanie: klasa co najmniej C35/45

(C45/55 dla elementów oznaczonych „C45/55”)

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Stopień mrozoodporności w 2% roztworze NaCl: F50

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

1400 H ≤ 1100mm – 3 pętle Rd 14
dla średnic 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
dla średnic 2000 – 3 pętle Rd 30

dla średnic 2500, 3000, 3200 – 4 pętle – Rd 36

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

Rzut

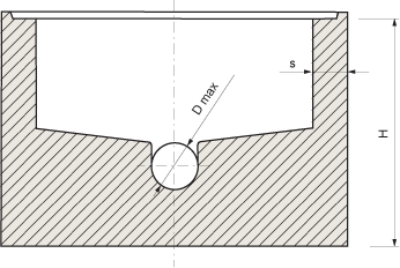

D [mm]	NAZWA	H [mm]	s [mm]	Dmax [mm]
1200	PODSTAWA STUDNI TORNADO 2 1200 X 800 KINETA	800	150	200
1200	PODSTAWA STUDNI TORNADO 2 1200 X 900 KINETA	900	150	315

ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm

PN-EN 1917

- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)

- Wskaźnik w/c: ≤ 0,45

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria niezbędne do transportu i montażu elementów prefabrykowanych:

chwytak samozaciskowy

dla średnic 1000, 1200 H ≤ 1100mm – 3 pętle Rd 14

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

Rzut

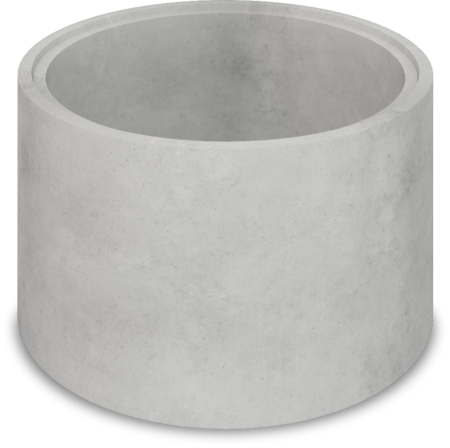

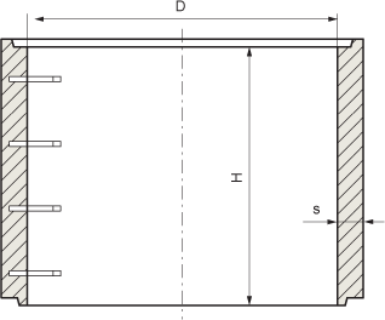

D [mm]	NAZWA	H [mm]	s [mm]
800	KRĄG TORNADO 2 800 X 250	250	80
800	KRĄG TORNADO 2 800 X 500	500	80
800	KRĄG TORNADO 2 800 X 1000	1000	80
1000	KRĄG TORNADO 2 1000 X 250	250	100
1000	KRĄG TORNADO 2 1000 X 500	500	100
1000	KRĄG TORNADO 2 1000 X 1000	1000	100
1200	KRĄG TORNADO 2 1200 X 250	250	100
1200	KRĄG TORNADO 2 1200 X 500	500	100
1200	KRĄG TORNADO 2 1200 X 750	750	100
1200	KRĄG TORNADO 2 1200 X 1000	1000	100
1400	KRĄG TORNADO 2 1400 X 250	250	120
1400	KRĄG TORNADO 2 1400 X 500	500	120
1400	KRĄG TORNADO 2 1400 X 1000	1000	120
1500	KRĄG TORNADO 2 1500 X 250	250	120
1500	KRĄG TORNADO 2 1500 X 500	500	120
1500	KRĄG TORNADO 2 1500 X 1000	1000	120
1500	KRĄG ŻELBET TORNADO 2 1500 x H	250 ÷ 2400	120/150
1800	KRĄG TORNADO 2 1800 X 500	500	120
1800	KRĄG TORNADO 2 1800 X 1000	1000	120
2000	KRĄG TORNADO 2 2000 X 500	500	120
2000	KRĄG TORNADO 2 2000 X 1000	1000	120
2000	KRĄG ŻELBET TORNADO 2 2000 x H	250 ÷ 2200	120/150
2500	KRĄG ŻELBET TORNADO 2 2500 x H	500 ÷ 2500	120
3000	KRĄG ŻELBET TORNADO 2 3000 x H	500 ÷ 2000	150

ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm

PN-EN 1917

- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)

- Wskaźnik w/c: ≤ 0,45

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria niezbędne do transportu i montażu elementów prefabrykowanych:
chwytak samozaciskowy

dla średnic 1200 H ≥ 1100mm – 3 pętle Rd 20

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

ELEMENTY STUDNI TORNADO o DN > 1250 mm

Krajowa Ocena Techniczna ITB-KOT-2020/1278

- Wytrzymałość na ściskanie: klasa co najmniej C35/45

(C45/55 dla elementów oznaczonych „C45/55”)

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Stopień mrozoodporności w 2% roztworze NaCl: F50

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria niezbędne do transportu i montażu elementów prefabrykowanych:
chwytak samozaciskowy

dla średnic 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
dla średnic 2000, 2500 – 3 pętle Rd 30
dla średnic 3000 – 4 pętle – Rd 36

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

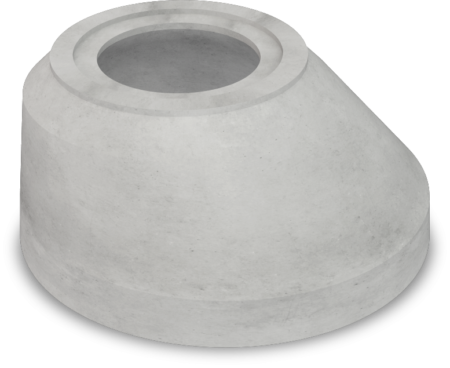

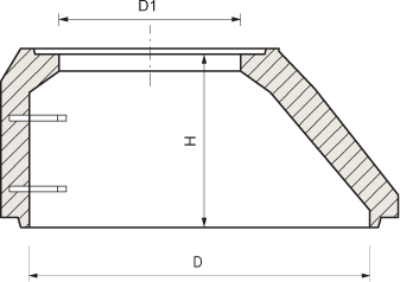

D [mm]	NAZWA	H [mm]
1200	Zwężka betonowa TORNADO 2 1200 X 600	600
1500	Zwężka betonowa TORNADO 2 1500 X 600	600

ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm

PN-EN 1917

- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)

- Wskaźnik w/c: ≤ 0,45

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

ELEMENTY STUDNI TORNADO o DN > 1250 mm

Krajowa Ocena Techniczna ITB-KOT-2020/1278

- Wytrzymałość na ściskanie: klasa co najmniej C35/45

(C45/55 dla elementów oznaczonych „C45/55”)

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Stopień mrozoodporności w 2% roztworze NaCl: F50

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

Rzut

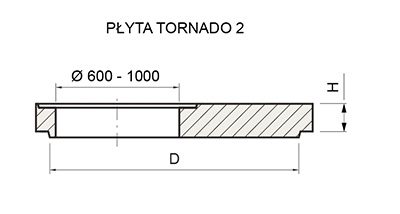

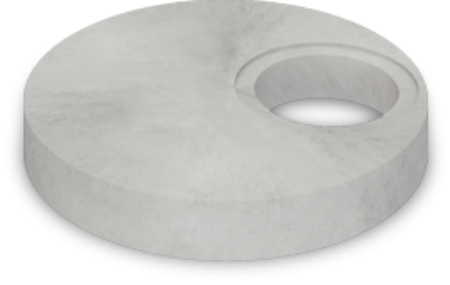

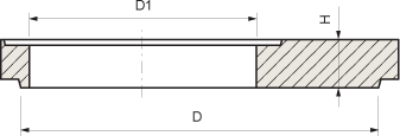

D [mm]	NAZWA	H [mm]
800	PŁYTA POKRYWOWA TORNADO 2 800 X 600 X 130	130
1000	PŁYTA POKRYWOWA TORNADO 2 1000 X 600 X 150	150
1000	PŁYTA POKRYWOWA TORNADO 2 1000 X 600 X 220	220
1200	PŁYTA POKRYWOWA TORNADO 2 1200 X 600 X 150	150
1200	PŁYTA POKRYWOWA TORNADO 2 1200 X 600 X 220	220
1400	PŁYTA POKRYWOWA TORNADO 2 1400 X 600 X 150	150
1400	PŁYTA POKRYWOWA TORNADO 2 1400 X 600 X 220	220
1500	PŁYTA POKRYWOWA TORNADO 2 1500 X 600 X 220	220
1800	PŁYTA POKRYWOWA TORNADO 2 1800 X 600 X 220	220
2000	PŁYTA POKRYWOWA TORNADO 2 2000 X 600 X 220	220
2500	PŁYTA POKRYWOWA TORNADO 2 2500 X 600 X 250	250
3000	PŁYTA POKRYWOWA TORNADO 2 3000 X 600 X 250	250

ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm

PN-EN 1917

- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)

- Wskaźnik w/c: ≤ 0,45

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

łańcuch mocujący z uchem

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

ELEMENTY STUDNI TORNADO o DN > 1250 mm

Krajowa Ocena Techniczna ITB-KOT-2020/1278

- Wytrzymałość na ściskanie: klasa co najmniej C35/45

(C45/55 dla elementów oznaczonych „C45/55”)

- Klasa zawartości chlorków: Cl 0,2

- Stopień wodoszczelności: W12

- Stopień mrozoodporności w wodzie: F150

- Stopień mrozoodporności w 2% roztworze NaCl: F50

- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)

- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)

Elementy mogą być wyposażone w stopnie złazowe lub drabinki.

Akcesoria transportowe:

chwytak samozaciskowy

łańcuch mocujący z uchem

Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

D [mm]	NAZWA	H [mm]
1200	PŁYTA REDUKUJĄCA TORNADO 2 1200 X 800 X 150	150
1400	PŁYTA REDUKUJĄCA TORNADO 2 1400 X 800 X 220	220
1400	PŁYTA REDUKUJĄCA TORNADO 2 1400 X 1000 X 220	220
1500	PŁYTA REDUKUJĄCA TORNADO 2 1500 X 800 X 220	220
1500	PŁYTA REDUKUJĄCA TORNADO 2 1500 X 1000 X 200	220
1800	PŁYTA REDUKUJĄCA TORNADO 2 1800 X 800 X 220	220
1800	PŁYTA REDUKUJĄCA TORNADO 2 1800 X 1000 X 220	220
2000	PŁYTA REDUKUJĄCA TORNADO 2 2000 X 8000 X 250	250
2000	PŁYTA REDUKUJĄCA TORNADO 2 2000 X 1000 X 250	250
2000	PŁYTA REDUKUJĄCA TORNADO 2 2000 X 1500 X 250	250
2500	PŁYTA REDUKUJĄCA TORNADO 2 2500 X 800 X 250	250
2500	PŁYTA REDUKUJĄCA TORNADO 2 2500 X 1000 X 250	250
2500	PŁYTA REDUKUJĄCA TORNADO 2 2500 X 1200 X 250	250
3000	PŁYTA REDUKUJĄCA TORNADO 2 3000 X 800 X 250	250
3000	PŁYTA REDUKUJĄCA TORNADO 2 3000 X 1000 X 250	250
3000	PŁYTA REDUKUJĄCA TORNADO 2 3000 X 1200 X 250	250
