Opis

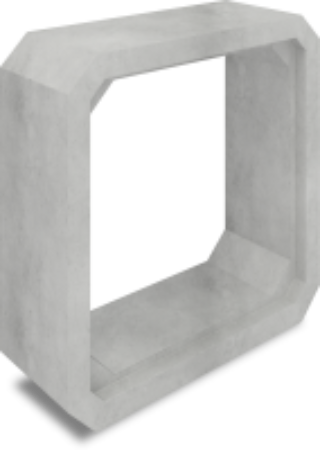

Przepusty skrzynkowe zamknięte przeznaczone są do stosowania w drogowych obiektach mostowych. Służą do przeprowadzenia pod nawierzchnią (korpusem) drogi cieków wodnych, ciągów komunikacyjnych lub jako przejścia dla zwierząt. Wykonane z betonu C35/45 i stali A III N według projektu Przepusty drogowe – projekt Transprojekt – Warszawa Sp. z o.o. nr 17792/07.
Tabela parametrów

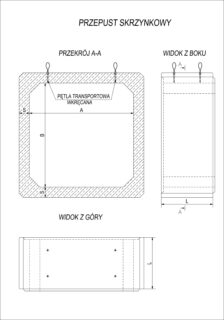

| PRZEPUST SKRZYNKOWY A x B x L [mm] | s [mm] | CIĘŻAR [kg] |
|---|---|---|
1000 x 1000 x L | 160 | 2110 |
1200 x 1200 x L | 180 | 2810 |
1500 x 1500 x L | 180 | 3430 |
2000 x 1500 x L | 200 | 4400 |
2000 x 2000 x L | 200 | 4940 |
2500 x 2500 x L | 220 | 6700 |
2500 x 1500 x L | 220 | 5510 |
3000 x 3000 x L | 250 | 9100 |
3000 x 2000 x L | 250 | 7750 |
Specyfikacja
specyfikacja techniczna
PN-EN 14844
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
- Wskaźnik w/c: ≤ 0,45
akcesoria towarzyszące
Akcesoria transportowe: pętle Rd16 i R d2033
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
znakowanie
Tabela parametrów
Specyfikacja
Tabela parametrów

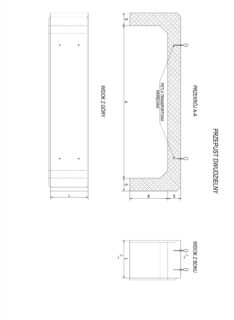

| PRZEPUST SKRZYNKOWY O PRZEKROJU DWUDZIELNYM A x B x L [mm] | s [mm] | CIĘŻAR [kg] |
|---|---|---|
3000 x 1000 x L | 260 | 3920 |
3000 x 1500 x L | 260 | 4620 |
3500 x 1000 x L | 300 | 4970 |
3500 x 1500 x L | 300 | 5780 |
4000 x 1000 x L | 340 | 6160 |
4000 x 1500 x L | 340 | 7050 |
4500 x 1000 x L | 380 | 7450 |
4500 x 1500 x L | 380 | 8460 |
4500 x 2000 x L | 380 | 9480 |
Specyfikacja
Tabela parametrów
Specyfikacja
