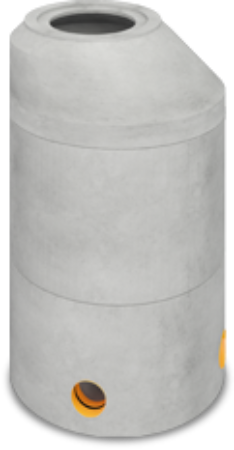

Tornado 1
Złóż zapytanieStudnie na uszczelkę, średnica od 1000 do 3200

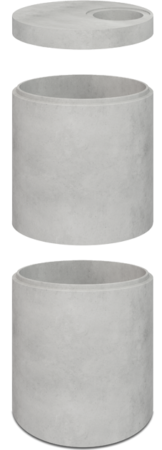

Karta produktu do pobrania Krajowa ocena techniczna DWU 800 1200 KDWU DN1400 DN3200 Karta zamówienia SIENKIEWICZ Karta zamowienia studni DN800 3200 SIENKIEWICZ Karta zamowienia studni wpadowej SIENKIEWICZ Karta zamowienia studni zaworowejStudzienki typu TORNADO 1 produkowane są z wodoszczelnego W8, mało nasiąkliwego nw<4% i mrozoodpornego F-150 betonu klasy min. C35/45, w ośmiu średnicach komory roboczej: 1000, 1200, 1400, 1500, 2000, 2500, 3000, 3200mm i mają zastosowanie w systemach kanalizacji sanitarnej, przemysłowej, deszczowej i ogólnospławnej do łączenia rur, wykonanych ze wszystkich dostępnych na rynku materiałów. Elementy składowe studzienek systemu TORNADO 1 łączone są za pomocą uszczelki. Zalecane jest stosowanie w miejscach wymagających idealnej szczelności oraz skrócenia czasu realizacji inwestycji.
Produkcja studzienki realizowana jest na podstawie wypełnionej specyfikacji na karcie zamówienia.

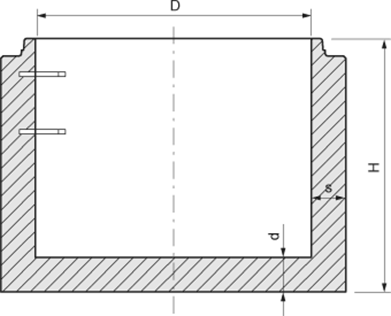

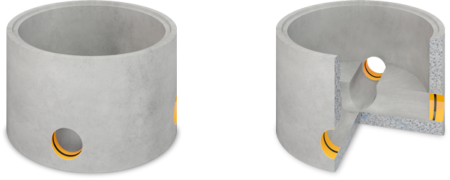

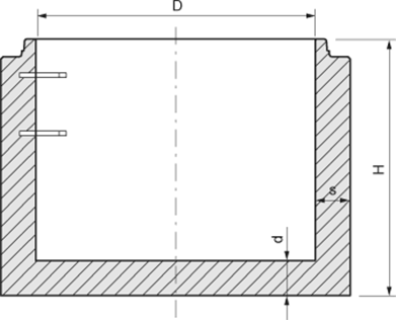

Rzut

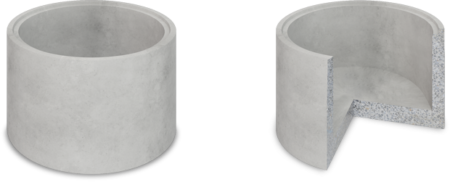

D [mm] | NAZWA | H [mm] | s [mm] | d [mm] |
|---|---|---|---|---|
1000 | PODSTAWA STUDNI TORNADO 1 1000 X 650 | 650 | 135 | 150 |
1000 | PODSTAWA STUDNI TORNADO 1 1000 X 850 | 850 | 135 | 150 |
1000 | PODSTAWA STUDNI TORNADO 1 1000 X 1000 | 1000 | 135 | 150 |
1200 | PODSTAWA STUDNI TORNADO 1 1200 X 700 | 700 | 160 | 150 |
1200 | PODSTAWA STUDNI TORNADO 1 1200 X 900 | 900 | 140 | 120 |
1200 | PODSTAWA STUDNI TORNADO 1 1200 X 1100 | 1100 | 160 | 150 |
1200 | PODSTAWA STUDNI ŻELBET TORNADO 1 1200 x H | 1300 ÷ 2000 | 150 | 150 |
1400 | PODSTAWA STUDNI TORNADO 1 1400 X 650 | 500 | 150 | 150 |
1400 | PODSTAWA STUDNI TORNADO 1 1400 X 1150 | 1150 | 150 | 150 |
1400 | PODSTAWA STUDNI ŻELBET TORNADO 1 1400 x H | 1200 ÷ 1850 | 150 | 150 |
1500 | PODSTAWA STUDNI TORNADO 1 1500 X 650 | 650 | 150 | 150 |
1500 | PODSTAWA STUDNI TORNADO 1 1500 X 1000 | 1150 | 150 | 150 |
1500 | PODSTAWA STUDNI ŻELBET TORNADO 1 1500 x H | 1100 ÷ 2350 | 150 | 150 |
2000 | PODSTAWA STUDNI ŻELBET TORNADO 1 2000 x H | 500 ÷ 2550 | 150 | 150 |
2500 | PODSTAWA STUDNI ŻELBET TORNADO 1 2500 x H | 500 ÷ 2350 | 200 | 200 |
3000 | PODSTAWA STUDNI ŻELBET TORNADO 1 3000 x H | 500 ÷ 2000 | 150 | 200 |
3200 | PODSTAWA STUDNI ŻELBET TORNADO 1 3200 x H | 500 ÷ 2350 | 250 | 200 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917ce
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
dla średnic 1000, 1200 H ≤ 1100mm – 3 pętle Rd 14
dla średnic 1200 H ≥ 1100mm – 3 pętle Rd 20
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
ELEMENTY STUDNI TORNADO o DN > 1250 mm
specyfikacja techniczna
Krajowa Ocena Techniczna ITB-KOT-2020/1278
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
(C45/55 dla elementów oznaczonych „C45/55”)
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Stopień mrozoodporności w 2% roztworze NaCl: F50
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
dla średnic 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
dla średnic 2000 – 3 pętle Rd 30
dla średnic 2500, 3000, 3200 – 4 pętle – Rd 36
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

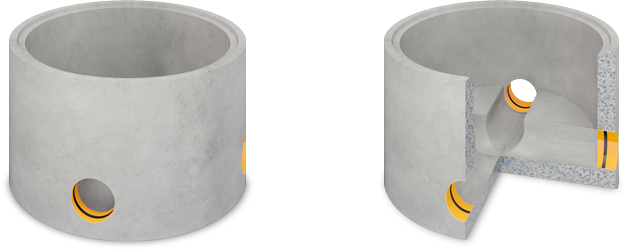

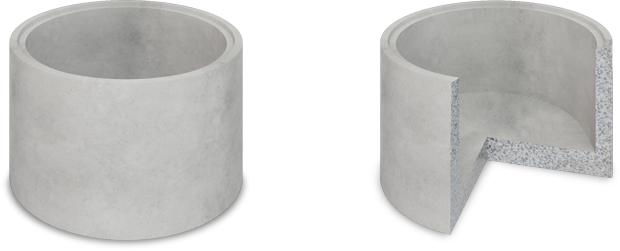

Rzut
| D [mm] | NAZWA | H [mm] | s [mm] | d [mm] | Dmax [mm] |
|---|---|---|---|---|---|
1000 | PODSTAWA STUDNI TORNADO 1 1000 X 700 KINETA | 700 | 150 | 150 | 200 |
1000 | PODSTAWA STUDNI TORNADO 1 1000 X 900 KINETA | 900 | 150 | 150 | 315 |
1200 | PODSTAWA STUDNI TORNADO 1 1200 X 700 KINETA | 700 | 150 | 150 | 200 |
1200 | PODSTAWA STUDNI TORNADO 1 1200 X 900 KINETA | 900 | 150 | 150 | 315 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
dla średnic 1000, 1200, 1400 H ≤ 1100mm – 3 pętle Rd 14
dla średnic 1200, 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

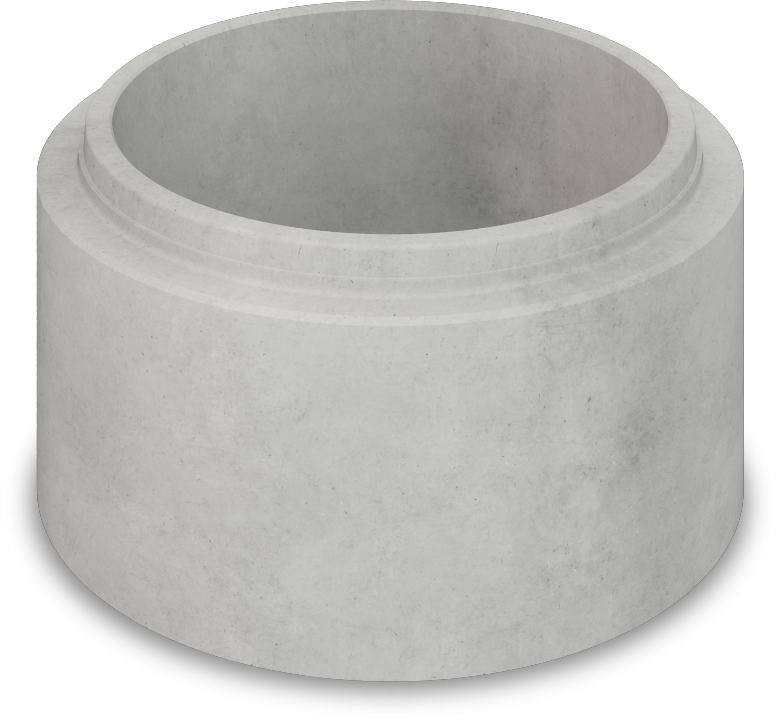

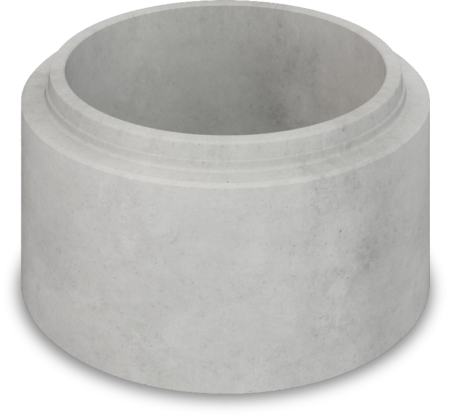

Rzut

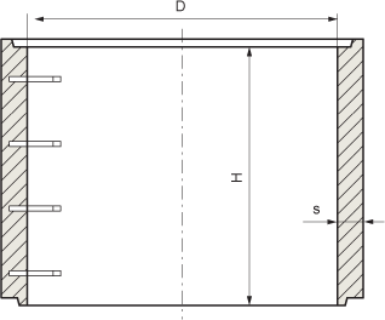

| D [mm] | NAZWA | H [mm] | s [mm] |
|---|---|---|---|
1000 | KRĄG TORNADO 1 1000 X 250 | 250 | 135 |
1000 | KRĄG TORNADO 1 1000 X 500 | 500 | 135 |
1000 | KRĄG TORNADO 1 1000 X 750 | 750 | 135 |
1000 | KRĄG TORNADO 1 1000 X 1000 | 1000 | 135 |
1200 | KRĄG TORNADO 1 1200 X 250 | 250 | 135 |
1200 | KRĄG TORNADO 1 1200 X 500 | 500 | 135 |
1200 | KRĄG TORNADO 1 1200 X 750 | 750 | 135 |
1200 | KRĄG TORNADO 1 1200 X 1000 | 1000 | 135 |
1200 | KRĄG ŻELBET TORNADO 1 1200 x H | 1100 ÷1750 | 135 |
1400 | KRĄG TORNADO 1 1400 X 250 | 250 | 150 |
1400 | KRĄG TORNADO 1 1400 X 500 | 500 | 150 |
1400 | KRĄG TORNADO 1 1400 X 750 | 750 | 150 |
1400 | KRĄG TORNADO 1 1400 X 1000 | 1000 | 150 |
1400 | KRĄG ŻELBET TORNADO 1 1400 x H | 1100 ÷ 1750 | 150 |
1500 | KRĄG TORNADO 1 1500 X 250 | 250 | 150 |
1500 | KRĄG TORNADO 1 1500 X 500 | 500 | 150 |
1500 | KRĄG TORNADO 1 1500 X 750 | 750 | 150 |
1500 | KRĄG BETONOWY TORNADO 1 1500 X 1000 | 1000 | 150 |
1500 | KRĄG ŻELBET TORNADO 1 1500 x H | 1100 ÷ 1750 | 150/160 |
2000 | KRĄG ŻELBET TORNADO 1 2000 x H | 1100 ÷ 2500 | 150/160 |
2500 | KRĄG ŻELBET TORNADO 1 2500 x H | 500 ÷ 2500 | 200 |
3000 | KRĄG ŻELBET TORNADO 1 3000 x H | 500 ÷ 2000 | 150 |
3200 | KRĄG ŻELBET TORNADO 1 3200 x H | 500 ÷ 2500 | 250 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
dla średnic 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
ELEMENTY STUDNI TORNADO o DN > 1250 mm
specyfikacja techniczna
Krajowa Ocena Techniczna ITB-KOT-2020/1278
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
(C45/55 dla elementów oznaczonych „C45/55”)
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Stopień mrozoodporności w 2% roztworze NaCl: F50
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
dla średnic 1400, 1500 H ≥ 1100mm – 3 pętle Rd 20
dla średnic 2000 – 3 pętle Rd 30
dla średnic 2500, 3000, 3200 – 4 pętle – Rd 36
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

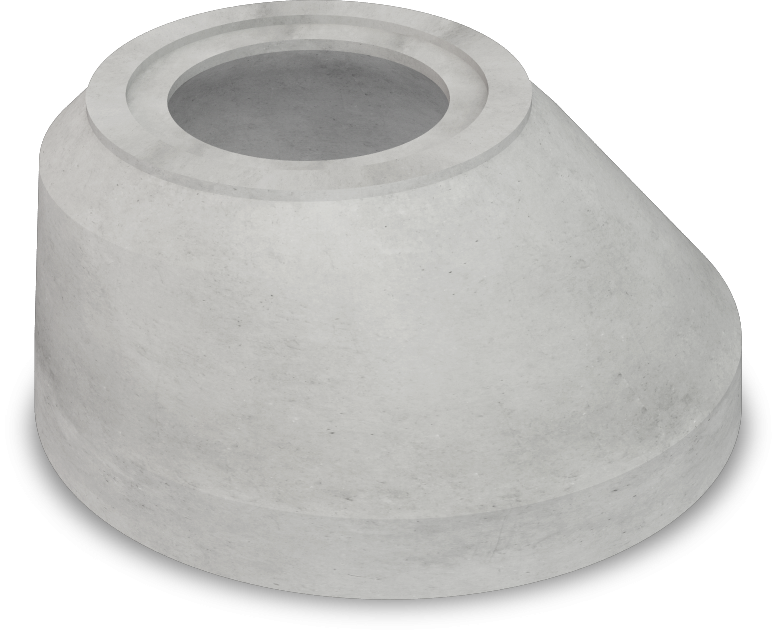

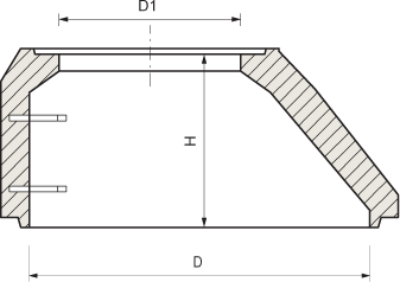

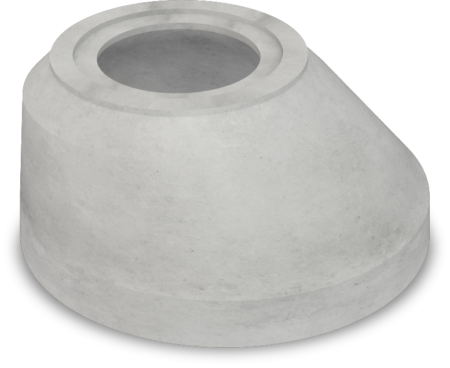

| D [mm] | NAZWA | H [mm] |
|---|---|---|
1000 | ZWĘŻKA BETONOWA TORNADO 1 1000 X 600 | 600 |
1200 | ZWĘŻKA BETONOWA TORNADO 1 1200 X 600 | 600 |
1400 | ZWĘŻKA BETONOWA TORNADO 1 1400 X 600 | 600 |
1500 | ZWĘŻKA BETONOWA TORNADO 1 1500 X 600 | 600 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
ELEMENTY STUDNI TORNADO o DN > 1250 mm
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
(C45/55 dla elementów oznaczonych „C45/55”)
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Stopień mrozoodporności w 2% roztworze NaCl: F50
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
Rzut

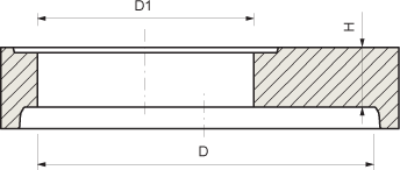

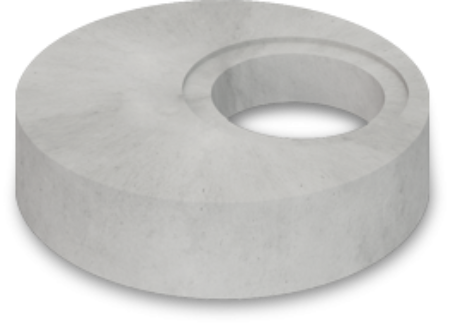

| D [mm] | NAZWA | H [mm] |
|---|---|---|
1000 | PŁYTA POKRYWOWA TORNADO 1 1000 X 600 | 220 |
1200 | PŁYTA POKRYWOWA TORNADO 1 1200 X 600 | 220 |
1400 | PŁYTA POKRYWOWA TORNADO 1 1400 X 600 | 220 |
1500 | PŁYTA POKRYWOWA TORNADO 1 1500 X 600 | 220 |
2000 | PŁYTA POKRYWOWA TORNADO 1 2000 X 600 | 220 |
2500 | PŁYTA POKRYWOWA TORNADO 1 2500 X 600 | 250 |
3000 | PŁYTA POKRYWOWA TORNADO 1 3000 X 600 | 250 |
3200 | PŁYTA POKRYWOWA TORNADO 1 3200 X 600 | 300 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
łańcuch mocujący z uchem
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
ELEMENTY STUDNI TORNADO o DN > 1250 mm
specyfikacja techniczna
Krajowa Ocena Techniczna ITB-KOT-2020/1278
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
(C45/55 dla elementów oznaczonych „C45/55”)
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Stopień mrozoodporności w 2% roztworze NaCl: F50
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
łańcuch mocujący z uchem
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.

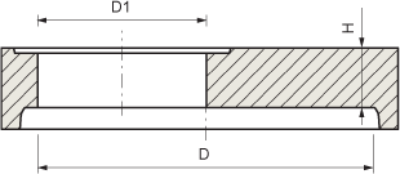

Rzut
| D [mm] | NAZWA | H [mm] |
|---|---|---|
1200 | PŁYTA REDUKUJĄCA TORNADO 1 1200 X 800 | 220 |
1200 | PŁYTA REDUKUJĄCA TORNADO 1 1200 X 1000 | 220 |
1400 | PŁYTA REDUKUJĄCA TORNADO 1 1400 X 800 | 220 |
1400 | PŁYTA REDUKUJĄCA TORNADO 1 1400 X 1000 | 220 |
1500 | PŁYTA REDUKUJĄCA TORNADO 1 1500 X 800 | 220 |
1500 | PŁYTA REDUKUJĄCA TORNADO 1 1500 X 1000 | 220 |
2000 | PŁYTA REDUKUJĄCA TORNADO 1 2000 X 800 | 250 |
2000 | PŁYTA REDUKUJĄCA TORNADO 1 2000 X 1000 | 250 |
2000 | PŁYTA REDUKUJĄCA TORNADO 1 2000 X 1500 | 250 |
2500 | PŁYTA REDUKUJĄCA TORNADO 1 2500 X 800 | 250 |
2500 | PŁYTA REDUKUJĄCA TORNADO 1 2500 X 1000 | 250 |
2500 | PŁYTA REDUKUJĄCA TORNADO 1 2500 X 1200 | 250 |
3000 | PŁYTA REDUKUJĄCA TORNADO 1 3000 X 800 | 300 |
3000 | PŁYTA REDUKUJĄCA TORNADO 1 3000 X 1000 | 300 |
3200 | PŁYTA REDUKUJĄCA TORNADO 1 3200 X 800 | 300 |
3200 | PŁYTA REDUKUJĄCA TORNADO 1 3200 X 1000 | 300 |
3200 | PŁYTA REDUKUJĄCA TORNADO 1 3200 X 1200 | 300 |
ELEMENTY STUDNI TORNADO do DN ≤ 1250 mm
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
chwytak samozaciskowy
łańcuch mocujący z uchem
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
ELEMENTY STUDNI TORNADO o DN > 1250 mm
specyfikacja techniczna
Krajowa Ocena Techniczna ITB-KOT-2020/1278
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45
(C45/55 dla elementów oznaczonych „C45/55”)
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Stopień mrozoodporności w 2% roztworze NaCl: F50
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
Akcesoria transportowe:
chwytak samozaciskowy
łańcuch mocujący z uchem
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
