Opis
KPED 02.13 ma zastosowanie do konstrukcji wpustów deszczowych. PO i PP stosujemy jako zwieńczenie wpustu bezpośrednio pod kratkę żeliwną.

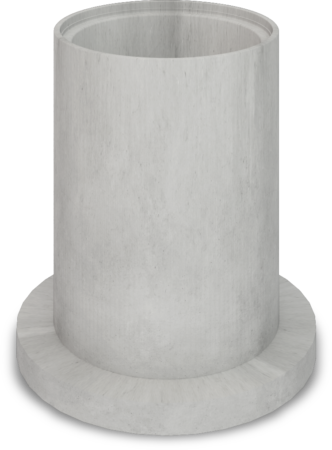

Osadnik DN 500 /wpust deszczowy/
Głównym zadaniem wpustów deszczowych jest odbiór ścieków opadowych z utwardzonych nawierzchni, odseparowanie części stałych w osadniku i odprowadzenie ścieków do studni kanalizacyjnych.

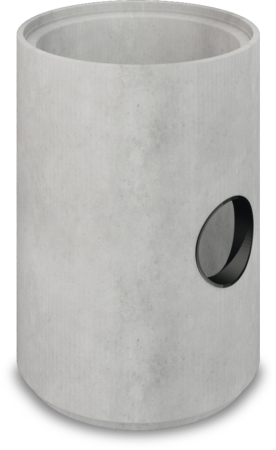

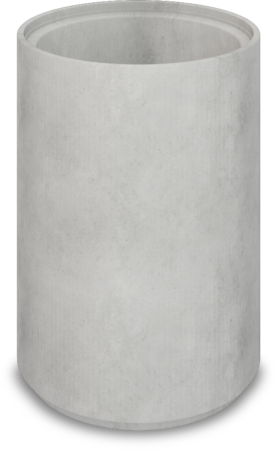

Wpusty uliczne to studzienki betonowe o średnicy wewnętrznej 500 mm, łączone są za pomocą zaprawy. Studzienka składa się z podstawy, kręgów i zwieńczenia, które utrzymuje wpust żeliwny.

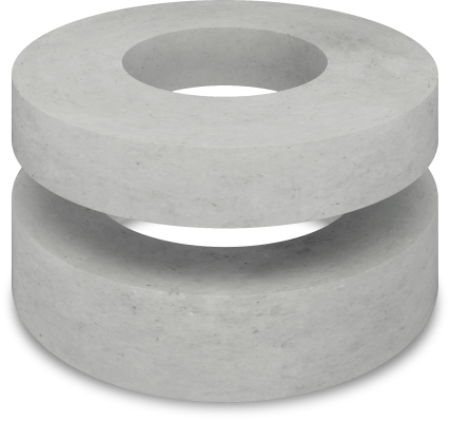

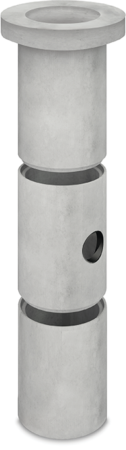

Podstawa studzienki stanowi osadnik, w kręgu pośrednim jest otwór lub montowane jest przejście szczelne dla danego rodzaju rury. Zwieńczenie studzienki stanowi pierścień odciążający pod wpust uliczny żeliwny lub pierścień odciążający wraz z płytą pokrywową według KPED 02.13. Pierścień odciążający ma za zadanie przenosić obciążenie z ruchu drogowego bezpośrednio na podbudowę jezdni.
Produkcja studzienki realizowana jest na podstawie wypełnionej specyfikacji na karcie zamówienia.
Tabela parametrów

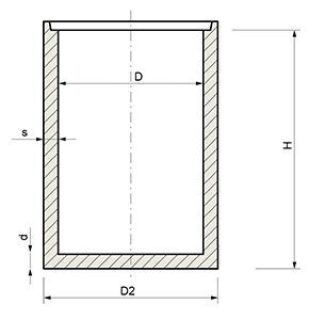

| D [mm] | NAZWA | H[mm] | s[mm] | d [mm] | D2 [mm] | CIĘŻAR [kg] |
|---|---|---|---|---|---|---|
500 | PODSTAWA OSADNIKA 500X 500 | 500 | 50 | 60 | 600 | 165 |
500 | PODSTAWA OSADNIKA 500X 800 | 800 | 50 | 60 | 600 | 300 |
500 | PODSTAWA OSADNIKA 500X1000 | 1000 | 50 | 60 | 600 | 340 |
Specyfikacja
specyfikacja techniczna
PN-EN 1917
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C45/55
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 4%
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
znakowanie
Tabela parametrów

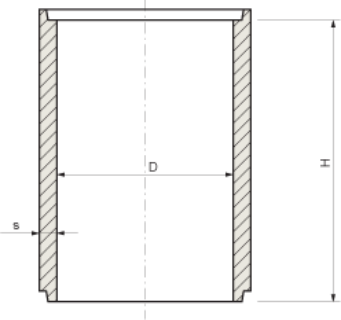

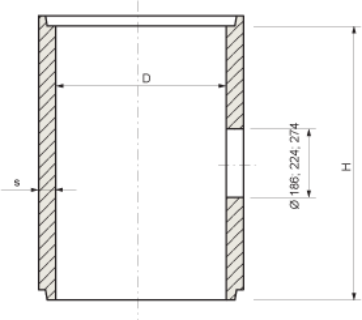

| D [mm] | NAZWA | H [mm] | s [mm] | CIĘŻAR [kg] |
|---|---|---|---|---|
500 | KRĄG BETONOWY 500X 500 | 500 | 50 | 103 |
500 | KRĄG BETONOWY 500X 800 | 800 | 50 | 166 |
500 | KRĄG BETONOWY 500X1000 | 1000 | 50 | 206 |
| D [mm] | NAZWA | H [mm] | s [mm] | CIĘŻAR [kg] |
|---|---|---|---|---|
500 | Krąg betonowy 500x800 OT 186 | 800 | 50 | 170 |
500 | Krąg betonowy 500x800 OT 224 | 800 | 50 | 170 |
500 | Krąg betonowy 500x800 OT 274 | 800 | 50 | 170 |
Specyfikacja
specyfikacja techniczna
PN-EN 1917
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C45/55
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 4%
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
znakowanie
Tabela parametrów

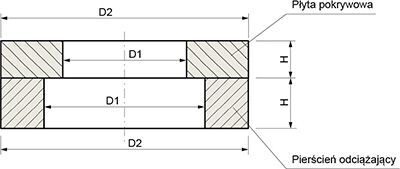

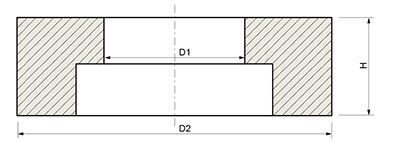

| NAZWA | H [mm] | D1 [mm] | D2[mm] | CIĘŻAR [kg] |
|---|---|---|---|---|
PŁYTA POKRYWOWA 1000X500X150 | 150 | 500 | 1000 | 182 |
PIERŚCIEŃ ODCIĄŻAJĄCY 1000X650X200 | 200 | 650 | 1000 | 230 |
Specyfikacja
PO i PP według KPED 02.13
specyfikacja techniczna
PN-EN 1917
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C45/55
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 4%
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Akcesoria transportowe
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
znakowanie
