Studnie podciśnieniowe
Złóż zapytanie Karta produktu do pobrania DWU studnie podcisnienioweStudzienki zaworowe są przeznaczone przede wszystkim do budowy podciśnieniowych systemów kanalizacyjnych. Kanalizacja podciśnieniowa jest alternatywnym sposobem kanalizowania miast, gmin i zespołów przemysłowych, głównie w miejscach, gdzie jest niedostateczne naturalne nachylenie terenu. Ścieki z obiektów spływają przyłączem kanalizacyjnym do studzienki zbiorczej, skąd po jej napełnieniu są automatycznie (po otwarciu zaworu podciśnieniowego) zassane do przewodu przyłączeniowego, a następnie do rurociągu zbiorczego. Rurociągiem tym, przy wywołanym podciśnieniu, spływają do podciśnieniowej stacji zbiorczej, skąd spływają grawitacyjnie lub są przepompowywane do oczyszczalni ścieków.

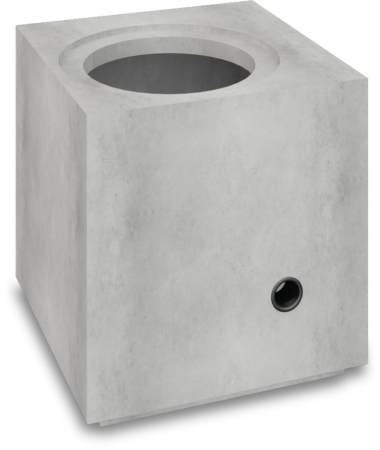

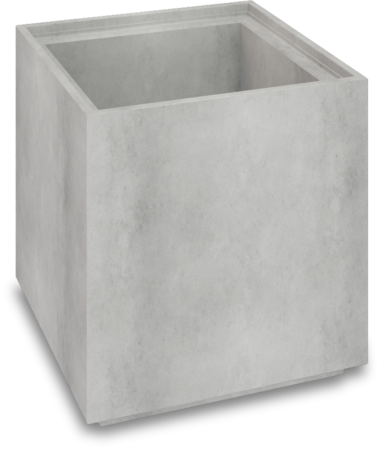

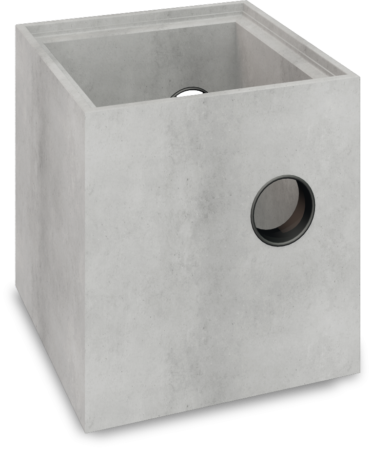

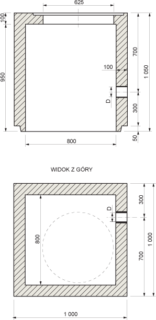

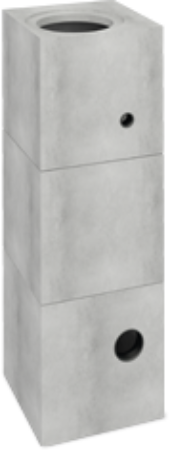

Na studnię zaworową składają się najczęściej dwa, ewentualnie trzy elementy o wymiarach 1000x1000x100mm. Pierwszy o wysokości 1000mm stanowi dno z wyprofilowaną kinetą (rząpie), w którym są zamontowane przejścia szczelne w różnej konfiguracji i średnicy, według indywidualnego zamówienia klienta. Element górny o wysokości 1000mm zawiera wmontowaną tuleję 90 PE oraz otwór pod właz żeliwny. Posiadamy również element pośredni o wysokości 500mm stosowany w celu podwyższenia studzienki.
Produkcja studzienki realizowana jest na podstawie wypełnionej specyfikacji na karcie zamówienia.
| NAZWA | CIĘŻAR [kg] |
|---|---|
STUDZIENKA ZAWOROWA 1000X1000X100 DÓŁ | 1500 |
STUDZIENKA ZAWOROWA 1000X1000X100 PRZELOT 500 | 420 |
STUDZIENKA ZAWOROWA 1000X1000X100 GÓRA | 1100 |
specyfikacja techniczna
PN-EN 1917
znakowanie
parametry trwałościowe
- Wytrzymałość na ściskanie: klasa co najmniej C35/45 (C45/55 dla elementów oznaczonych „C45/55”)
- Wskaźnik w/c: ≤ 0,45
- Klasa zawartości chlorków: Cl 0,2
- Stopień wodoszczelności: W12
- Stopień mrozoodporności w wodzie: F150
- Nasiąkliwość: ≤ 5% (≤ 4% dla wyrobów oznaczonych „N4”)
- Klasy ekspozycji wg PN-EN 206+A1:2016-12 + PN-B-06265:2018-10: XC4, XS1, XD2, XF1, XA1 (dodatkowo XD3, XS3, XA3 dla elementów oznaczonych HSR)
akcesoria towarzyszące
Elementy mogą być wyposażone w stopnie złazowe lub drabinki.
Akcesoria transportowe:
Dół: 4 pętle Rd14
Przelot:
Góra: Element posiada zamontowane pętle do transportu i montażu
uwagi
Dokument ma charakter informacyjny i dotyczy standardowych wyrobów. Możliwe jest spełnienie innych wymagań w zależności od zamówienia klienta.
